ЛСТК - это сборно-разборные сооружения, состоящие из таких основных элементов как: фундамент и металлический каркас, а также инженерные коммуникации.

Фундамент – это основа любого строения и здания. От прочности фундамента зависит долговечность и надежность всего сооружения. Одной из особенностей строительства зданий из ЛСТК и является закладка фундамента - используются ленточный, малозаглубленный, столбчатый или плиточный фундаменты. Благодаря мелкозаглубленному фундаменту – Вы экономите деньги.

Металлический каркас - остов здания состоит из строительных металлоконструкций. Он представляет собой набор параллельно стоящих плоских металлических рам, объединенных металлическими продольными и горизонтальными связями. Соединение профилей между собой, а также крепление соединительных планок к профилям выполняются с помощью самосверлящих самонарезающих винтов.

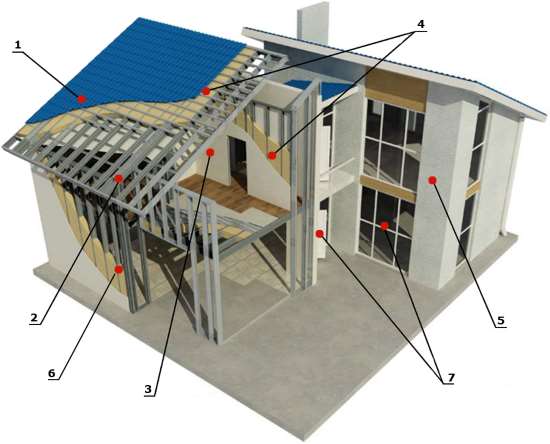

Схематическое изображение типового здания из ЛСТК


1 - кровля

2 - металлокаркас

3 - внутренняя отделка

4 - утеплитель и звукоизоляция

5 - внешняя отделка

6 - панель стеновая (вскрыта)

7 - металлопластиковые окна и входные двери


Быстровозводимые здания из ЛСТК – оптимальный вариант современного строительства.

За короткое время здание монтируется, как конструктор из тщательно подготовленных и подогнанных элементов.

Здания из ЛСТК разбираются так же легко, как и собираются.

В любой момент, без ущерба для качества строения они могут быть разобраны и перенесены в другое место.

Основные конструктивные узлы зданий из ЛСТК

Соединения колоны каркаса с фундаментом

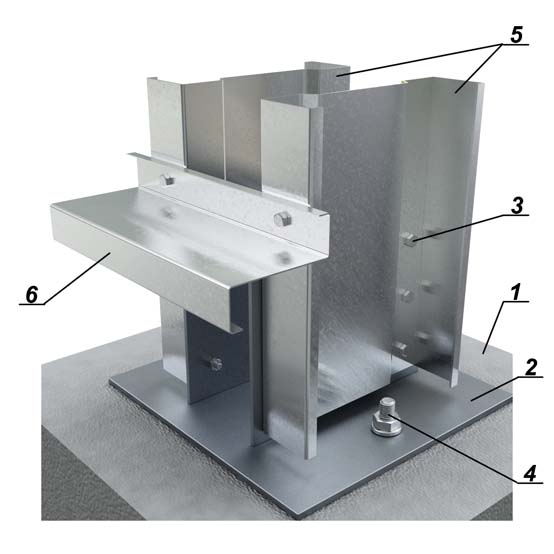

Узел 1 Соединения колоны каркаса с фундаментом


1 - железобетонный фундамент

2 - деталь опорной базы колоны

3 - болт М12; М16 (по расчету)

4 - фундаментный болт

5 - колона из холоднокатанного оцинкованого профиля

6 - несущий стеновой Z - профиль (толщина 1,5; 2мм)

Ограждающие конструкции, цокольный узел

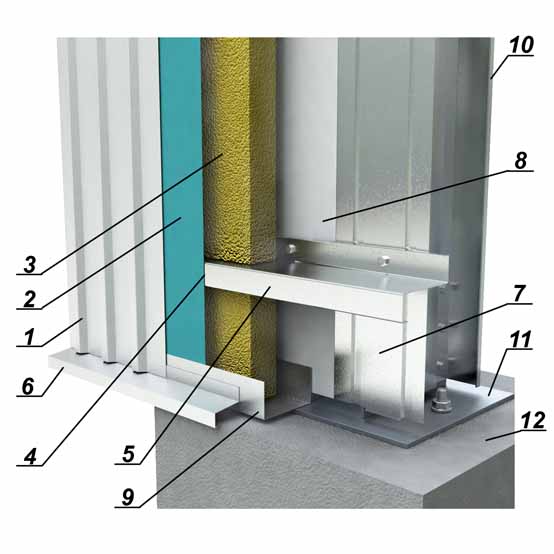

Узел 2 Ограждающие конструкции, цокольный узел


1 - стеновой профнастил ПС-20

2 - ветрозащитная пленка

3 - утеплитель

4 - термоизолирующая прокладка

5 - несущий Z - профиль (толщина 1,5; 2мм)

6 - цокольная планка

7 - стеновой профнастил ПС-8

8 - пароизоляционная пленка

9 - опорная цокольная планка

10 - несущая колонна каркаса

11 - опорная база колоны

12 - железобетонный фундамент

Стропильная ферма

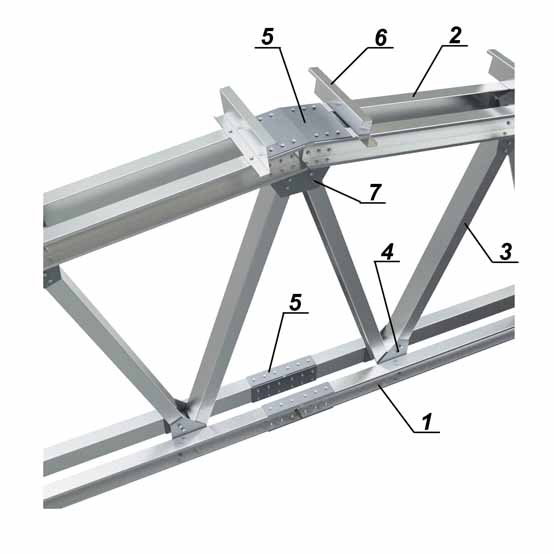

Узел 3 Стропильная ферма


1 - нижний пояс фермы

2 - верхний пояс фермы

3 - раскос

4 - узловая фасонка

5 - листовая накладка

6 - кровельный несущий Z - профиль (толщина 1,5; 2мм)

7 - болт М12; М16 (по расчету)

Ограждающая конструкция, коньковый узел

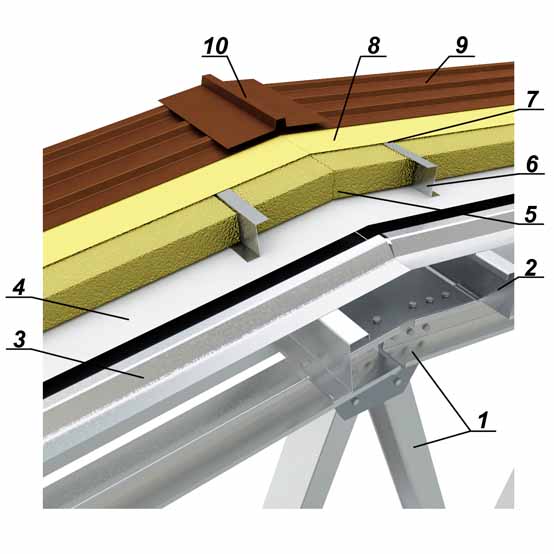

Узел 4 Ограждающая конструкция, коньковый узел


1 - несущая стропильная ферма

2 - кровельный несущий Z - профиль (толщина 1,5; 2мм)

3 - профнастил ПК-44; ПК-57; ПК-75

4 - пароизоляционная пленка

5 - утеплитель

6 - дистанционный Z - профиль (толщина 1,5; 2мм)

7 - термоизоляционная прокладка

8 - гидроизоляционная пленка

9 - профнастил ПК-20; ПК-35

10 - коньковая планка

Стропильная ферма

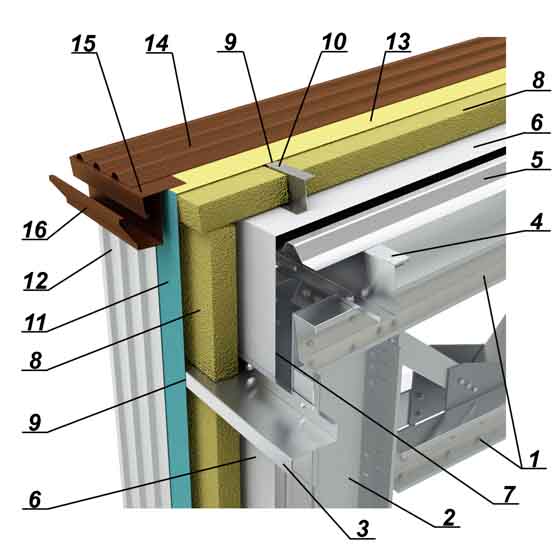

Узел 5 Ограждающая конструкция, карнизный узел


1 - несущая стропильная ферма

2 - несущая колона каркаса

3 - несущий стеновой Z - профиль (толщина 1,5; 2мм)

4 - несущий кровельный Z - профиль (толщина 1,5; 2мм)

5 - профнастил ПК-44; ПК-57; ПК-75

6 - пароизоляционная пленка

7 - профнастил ПС-8

8 - утеплитель

9 - термоизоляционная прокладка

10 - дистанционный Z - профиль (толщина 1,5; 2мм)

11 - ветрозащитная пленка

12 - профнастил ПС-20

13 - гидроизоляционная пленка

14 - профнастил ПК-20; ПК-35

15 - планка слива

16 - водосточный желоб

Ограждающая конструкция, коньковый узел

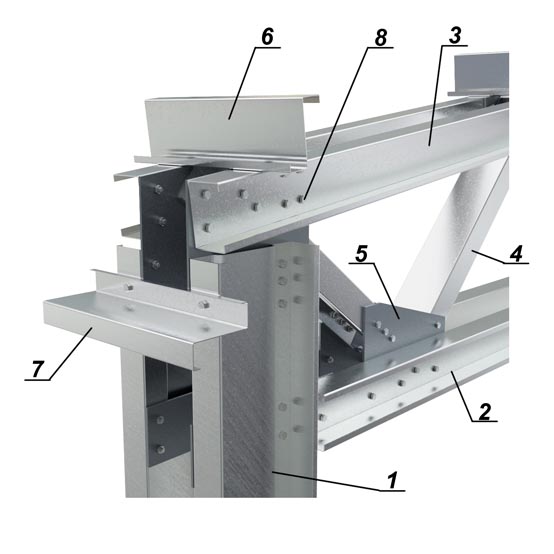

Узел 6 Соединения стропильной фермы и колонны каркаса


1 - несущая колонна каркаса

2 - нижний пояс фермы

3 - верхний пояс фермы

4 - раскос

5 - узловая фасонка

6 - несущий кровельный Z - профиль (толщина 1,5; 2мм)

7 - несущий стеновой Z - профиль (толщина 1,5; 2мм)

8 - болт М12; М16 (по расчету)

Стропильная ферма

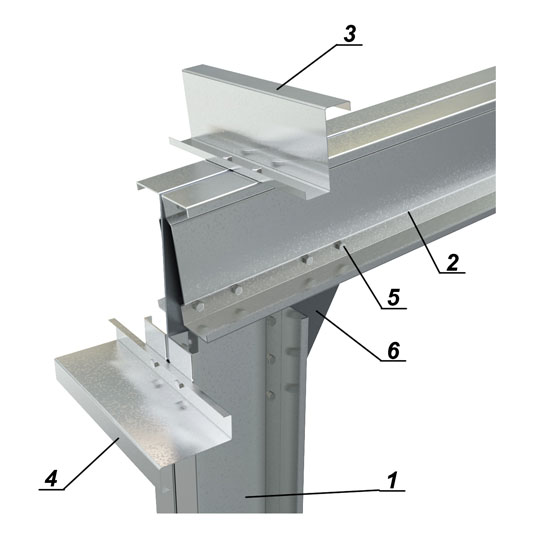

Узел 7 Соединения стропильной балки и колоны каркаса


1 - несущая колона каркаса

2 - несущая стропильная балка

3 - несущий кровельный Z - профиль (толщина 1,5; 2мм)

4 - несущий стеновой Z - профиль (толщина 1,5; 2мм)

5 - болт М12; М16 (по расчету)
